만드는 feat. 라떼팬더 – 윈도 스위치 닌텐도 스위치 스타일의 윈도우 태블릿

 그동안 라즈베리 파이와 라테팬더로 노트북, 게임보이, 바톱 등 다양하게 만들어 보았는데 하나 만들지 않은 것이 있는데, 그것은 태블릿입니다.

태블릿은 디스플레이도 크고 배터리도 크기 때문에 무게가 있으며, 무게도 중요합니다. 장시간 들어야 하기 때문에 적당한 두께도 중요하지만 라즈베리 파이 같은 싱글보드컴퓨터(SBC)로 자작한 제품이나 자작을 위해 나온 제품은 대부분 두께가 일정합니다.

그래서 태블릿 제작에 고민하고 있었습니다만, 닌텐도 스위치 형태의 태블릿을 만들면 어떨까 하고 뇌리를 스칩니다.그렇다면, 이것을 만들기 위한 케이스가 중요하지만, 적당한 두께에 SBC 배터리등이 내장할 수 있는 형태의 케이스가 필요했습니다. 오랜 시간 서치하는 중 다음과 같은 제품을 발견합니다.

오~ 뒷면에 칩 수납 공간이 있어 거기까지 공간으로 사용하면 두께 문제를 해결할 수 있고, 스탠드로도 사용할 수 있어서 일석이조네요.

안쪽 공간도 충분합니다.

고무 재질인데 두께가 상당해서 자르기도 쉽지 않고 강도도 좋습니다. 스탠드도 기능이 아주 좋습니다.

조이콘에는 23달러짜리 저렴한 잡조이콘을 골랐습니다

그 이유는 C타입 단자로 충전이나 유선 컨트롤러로도 이용이 가능하기 때문입니다.

색깔만 봐도 딱 짭니다. 그래서 페인트칠을 준비했습니다

이왕 하는 거 인기있는 소나무 숲 색깔로 도전을 해봐야겠죠? 도색은 제 전문 분야가 아니기 때문에 사전 조사 없이 그냥 예전에 중고 구아반에 탔을 때 흠집이 나면 그냥 도색했던 스타일로 해보기로 하겠습니다.

페인트 색을 정하려고 페인트 가게에 가봐도 제대로 추천을 받지 못했고 온라인으로 검색해 봐도 어려웠어요. 그래서 아래 사진처럼 경차 색깔의 페인트를 사 보았습니다.(웃음)

도저히 딱 맞는 색을 고르기는 어렵네요.

그래서 카페인트를 뿌려주도록 하겠습니다

도색도 좀 연습을 해봐야 할 것 같아요. 다음엔 서페이서도 발라야겠네요

아무튼 너무 비슷하진 않은데 느낌은 있어요.

활용성을 높이기 위해 Windows 태블릿을 만들기 때문에 라떼 팬더를 넣도록 하겠습니다. 디스플레이는 라떼 팬더 전용 7인치 LCD와 터치 패널을 사용하고 있습니다. 이제 작업에 들어갑니다.

두께를 줄이기 위해 높이가 있는 각종 단자를 제거합니다.

뒷면에도 방열판이 설치되어 있기 때문에 드레멜로 잘 잘라냅니다. 라떼 팬더는 발열이 아주 크기 때문에 방열 작업이 매우 중요합니다.

잘 끄고 스피커도 켜줘요.

오디오 파트는 USB DAC를 사용합니다.

다이소표 3천원의 4포트 USB 허브입니다. 사이즈도 좋고 튜닝에 최고인 것 같아요. 다음에 가서 다 가져와야겠네요.

이어폰 잭을 연장하려고 했더니 패턴이 나와버렸어요 어쩔 수 없이 허브 옆에 또다른 DAC를 달았어요.

소형 오디오 앰프도 함께 제공됩니다.

뒷면은 방열판을 분리하고 앞면은 팬을 부착합니다. 디스플레이로 밀폐되지 않은 채로 테스트 해보니 열이 크지 않았는데 디스플레이를 장착하면 따뜻해질 것으로 예상됩니다.

테스트시 소리가 찢어져 0.5W 스피커를 1W로 변경하였습니다.

스피커 위쪽에 충전 및 방전 모듈을 설치하였습니다.

3.7V 배터리를 5V로 승압하는 회로를 구상했는데, 라떼 팬더는 전력 부족으로 기동 중에 종료합니다. 승압 보드를 2A에서 4A로 올려도 안되겠군요.

예전에 만든 조선노트북처럼 12V를 5V로 감압하는 회로로 급변경합니다. 일단 배터리를 주문하고 남은 작업을 진행하겠습니다.3.7V 배터리를 3개 넣을 것이기 때문에, 또 구조 변경을 해주시기 바랍니다.

다시 잘라줘서…

잡조이콘이 생각보다 크고 하단에 돌출되어 있어 케이스도 가공해 줍니다.

드디어 배터리가 다 돼서 배터리 회로를 만들 거예요

두 개는 안쪽으로 들어가고

남은 하나는 하단에서

12V 배터리 팩이 완성되었습니다

감압회로를 통해 5V가 자주 나옵니다.

C타입 충전기를 쓰려고 했더니 어쩔 수 없이 12V 충전기로 변경되었어요.

완성된 내부 회로입니다. 정말 꽉 채웠어요.

문제가 위에서 보듯이 조이콘이 진짜보다 더 길고 위쪽에 걸려요… 디스플레이가 안쪽으로 안들어가서 조이콘에 걸리게 되었어요.

튕겨져 나왔네요.

디스플레이 플랫케이블이 위쪽에 장착될 수 밖에 없어서 화면이 거꾸로 됩니다.만

윈도우 설정으로 해결이 가능합니다.

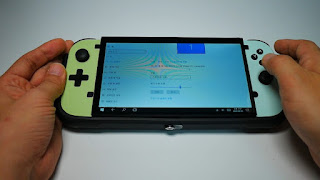

네, 드디어 윈도우 스위치 태블릿입니다제 구독자분이 댓글로 윈텐도라고 써주셔서 윈텐도라고 하겠습니다. (웃음)

태블릿 모드가 편리하지만 스탠드가 있기 때문에 세워서 무선 키보드 조이스틱을 붙이면 컴퓨터처럼 사용할 수 있습니다. HDMI 포트도 있어 간단한 업무도 가능해요.

YouTube의 기능도 향상되어, Netflix는 앱으로 부팅하면 순조롭게 진행됩니다. 디스플레이 품질이 좋고 1+1W 앰프 소리가 매우 좋습니다. 영상용으로도 딱이네요.

PSP는 화질 말고는 프레임이 아쉬워요 아주 조금만 성능이 좋았더라면 하는 아쉬움이 남습니다.

마계촌도 프레임이 아쉽지만 큰 화면으로 즐길 수 있어서 기쁘네요 (웃음)

게임큐브는 풀어낼 수 있다는 데 의의를…

현재 두 개의 조이콘이 USB 형식으로 연결되어 있고 두 개의 조이콘으로 인식되어 있습니다. PPSSPP와 돌핀은 2개의 컨트롤러를 1P안에 모두 매핑시킬 수 있지만 Redream은 그럴 수 없어 스틱을 사용하였습니다. 아쉽게도 라즈4 Redream보다 조금 느린데요?

동전 없이 고전 게임을 즐기기에 딱 좋죠.

NBBM도 스캔라인 익스펙트와 함께 잘 돌아갑니다.

좀 오래된 윈도우 게임이 된다는 게 큰 장점이네요.

배터리가 2000mA라 시간이 짧지 않을까 걱정했는데 2시간 이상은 가는 것 같아요.

게임 성능이 조금 아쉽지만 다용도로 활용할 수 있는 윈도우이므로 단점은 어느 정도 커버된 것 같습니다. 디툭티 및 마감도 아쉬웠기 때문에 다음에는 순정 조이콘에서 다시 만들어서 더 완벽한 마감으로 버전 2를 만들어 볼 생각입니다.

이상, 윈텐드 스위치 제작기였습니다. 풀제작과정과구동성능확인은아래의영상에서확인해주십시오.
